ใบงานที่ 1 Flowchart ทฤษฎี

ใบงานที่ 1

Flowchart

สัญลักษณ์ Flowchart (ผังงาน)

รูปภาพสัญลักษณ์	ความหมายของสัญลักษณ์
Start / End	การเริ่มต้นหรือจบ Flowchart (Start หรือ End)
Process	การกระทำ (Process) ถูกใช้เพื่อแสดงที่การกระทำใน Flowchart ตัวอย่างเช่น "กำหนด 1 ให้ X", "บันทึกการเปลี่ยนแปลง", "แทนที่ X ด้วยค่า 10"
Input / Output	ควนการนำเข้าข้อมูลหรือแสดงผลข้อมูล (Input / Output)  ตัวอย่างเช่น "นำเข้าค่า X  จากผู้ใช้", "แสดงผลข้อมูล X"
Decision	การตัดสินใจ (Decision) นำมาใช้เพื่อพิจารณา True หรือ False เส้นการทำงานที่ออกจาก Decision จะมีสองเส้นเสมอ เส้นแรกเมื่อเป็น True และอีกเส้นเมื่อเป็น False
Annotation	คำอธิบายประกอบ (Annotation)  สัญลักษณ์นี้ถูกนำมาใช้เพื่อเขียนคอมเม้นต์ให้กับ Flowchart
Connector	จุดเชื่อมต่อ (Connector)  ใช้รวมเส้นการทำงานของ Flowchart ให้ออกไปเหลือเพียงเส้นเดียว
Direction Flow	ทิศทางการทำงาน (Direction Flow) ใช้เชื่อมต่อสัญลักษณ์ต่างๆ เพื่อแสดงการไหลการงาน

ตัวอย่างการใช้สัญลักษณ์ Flowchart

 ในการเขียนผังงานระบบ

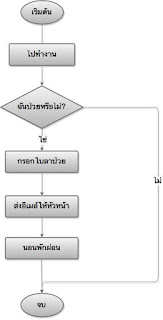

อธิบายผังงานลาป่วย

1. เริ่มต้น - Start
2. ไปทำงาน - Process
3. ฉันป่วยหรือไม่ ? - Decision ถ้าไม่ป่วยก็จบเลย - False
4. ใช่ ฉันป่วย - True
5. กรอกใบลาป่วย - Process
6. ส่งอีเมล์ให้หัวหน้า - Process
7. นอนพักผ่อน - Process
8. จบ - End

อ้างอิง

http://share.olanlab.com/th/it/blog/view/211
